第二種電気工事士過去問
令和7年度下期
問27 (一般問題問27)

問題文

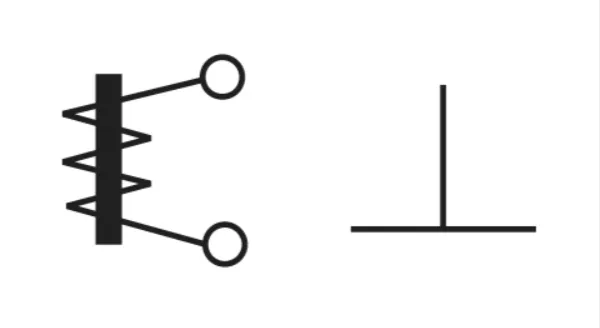

直読式指示電気計器の目盛板に図のような記号があった。記号の意味として正しいものは。問題文の画像

付箋

付箋は自分だけが見れます（非公開です）。

このページは閲覧用ページです。
履歴を残すには、「新しく出題する（ここをクリック）」をご利用ください。

問題

第二種電気工事士試験令和7年度下期問27（一般問題問27）（訂正依頼・報告はこちら）

直読式指示電気計器の目盛板に図のような記号があった。記号の意味として正しいものは。

正解！素晴らしいです

残念...

目盛板の記号に関する問題です。

それぞれの記号の意味を理解しておきましょう。

選択肢1. 永久磁石可動コイル形で目盛板を水平に置いて使用する。

永久磁石可動コイル形ではありません。

選択肢2. 永久磁石可動コイル形で目盛板を鉛直に立てて使用する。

永久磁石可動コイル形ではありません。

選択肢3. 誘導形で目盛板を水平に置いて使用する。

誘導形ではありません。

選択肢4. 可動鉄片形で目盛板を鉛直に立てて使用する。

正しい記述です。

左の図は可動鉄片形であり、右の図は鉛直を指しています。

まとめ

可動鉄片形と永久磁石可動コイル形、誘導形と鉛直、水平のそれぞれの図は出題率が高いので、全て確実に押さえておきましょう。
