第二種電気工事士 過去問
令和7年度下期
問4 (一般問題 問4)
問題文

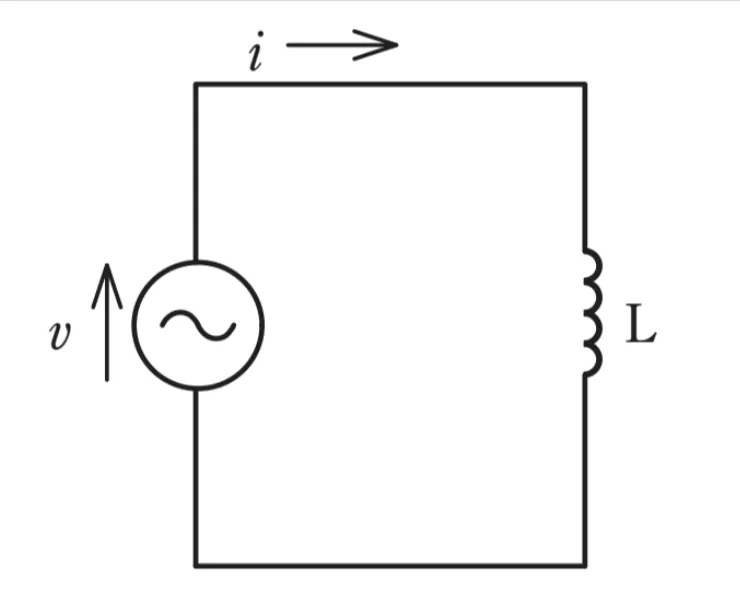

図のような正弦波交流回路の電源電圧vに対する電流iの波形として、正しいものは。
このページは閲覧用ページです。
履歴を残すには、 「新しく出題する(ここをクリック)」 をご利用ください。
問題
反映中…
第二種電気工事士試験 令和7年度下期 問4(一般問題 問4) (訂正依頼・報告はこちら) (新しいタブで開く)
図のような正弦波交流回路の電源電圧vに対する電流iの波形として、正しいものは。
横にスクロールして続きを読む(本文にフォーカスして左右キー)。
正解!素晴らしいです
残念...
画像拡大
この過去問の解説 (3件)
01
正弦波交流回路に関する問題です。
この問題に関しては回路内にコイルやコンデンサが入っているかでグラフが異なるので、出来れば両方覚えましょう。
回路を確認するとコイルが入っている事が分かります。

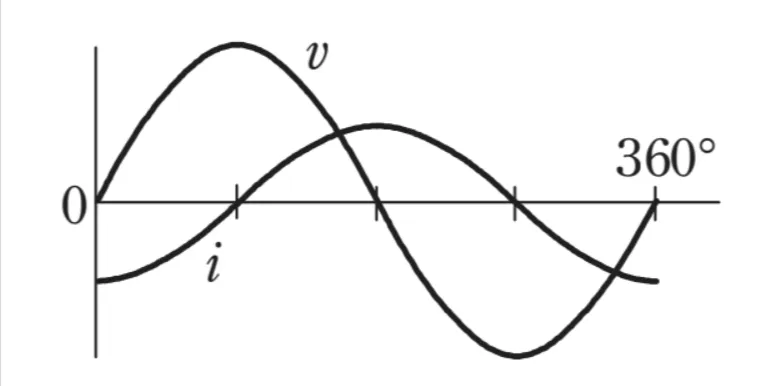

これは90°位相が遅れる事となるので、こちらが正しいです。

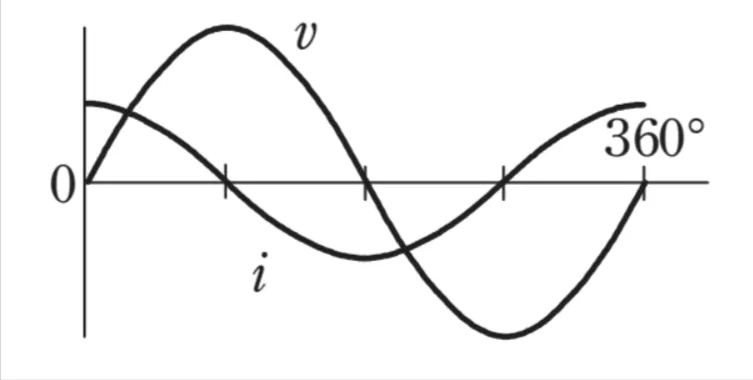

こちらの図は90°位相が進んでいるのでコンデンサが入っている回路となります。
大前提として正弦波交流回路の問題で、回路内にコイルやコンデンサがある場合、共に0から始まる回路が出題されることはないので、遅れるか進んでいるかの確認をしっかりしましょう。
参考になった数174
この解説の修正を提案する (新しいタブで開く)
02
この回路は電源からコイルを通る回路になっています。
この場合、電流は電圧に対して90°遅れます。
逆に回路にコンデンサがあった場合は電流が電圧に対して90°進みます。
コイルとコンデンサが両方あった場合は、その2つの容量を比べて大きいほうの成分の回路として考えてください。
抵抗が入った場合には、それも考慮した位相差になるため90°以外の角度になります。
正解です。
電流が90°遅れています。
不正解です。

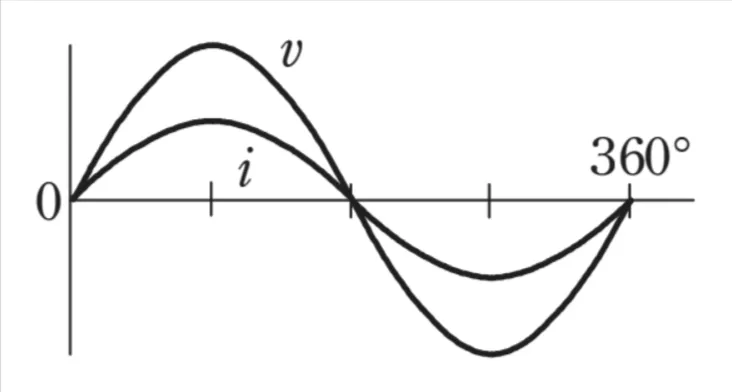

電圧と電流が同相です。
不正解です。
電流が90°進んでいます。
不正解です。

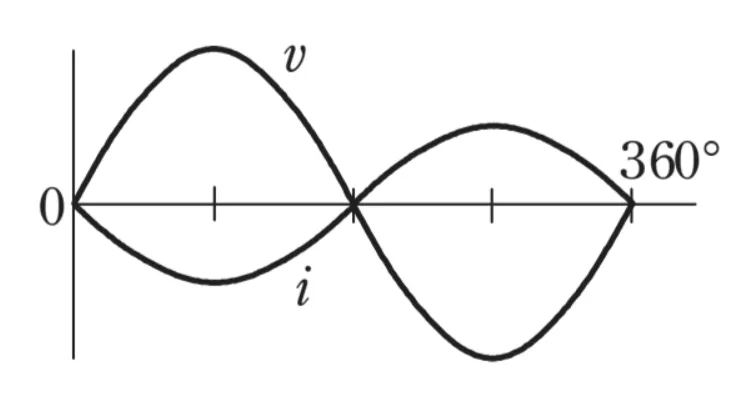

電圧と電流が逆相になっています。
参考になった数62
この解説の修正を提案する (新しいタブで開く)
03
この問題はまずコイルLは単位がH(ヘンリー)なのでΩ(オーム)に直して考えると覚えやすいです。
Lにω(オメガ)(=2πf)を掛けるとΩ(オーム)になります。
ωL(Ω)に変換されます。
もう一点、交流回路で注意しなければいけないのが、位相が存在するということになります。
オームの法則に則ってこの回路を公式に当てはめると
V = I ☓ ωL になります。
ただこれでは大きさ(絶対値)しか分からず、位相がどうなっているか分かりません。
そこでωL(リアクタンス)に位相の情報まで含んだ形に変換します。
数学でいう複素数を使い、電気では電流記号 I と混同しないように「j」が用いられます。
先ほどの式にjを付けて位相込みの式で表すと
V(ドット)=I(ドット) ☓ jωL (ドットは文字の上部に点を付けたベクトル表記)
以上のような式になります。
この公式は「電圧は電流より90°位相が進んでいる。」と解釈できます。
「j」は「90°位相が進んでいる」ことを表し、
「ーj」は「90°位相が遅れている」ことを表します。
つまり、「j」が位相の90°、±の符号は「進み、遅れ」の方向を表します。
問題では90°を厳密に理解していなくて分からなかったとしても、
まずは「電圧が電流より位相が進んでいる図」を探すことがポイントです。
(1)電圧の位相が進んでいます。
(2)同位相です。
(3)電流の位相が進んでいます。
(4)逆位相になっています。
正解です。
電圧の位相が進んでいます。
同位相です。
電流の位相が進んでいます。
逆位相になっています。
参考になった数63
この解説の修正を提案する (新しいタブで開く)
