第二種電気工事士 過去問
令和6年度上期
問42 (配線図問題 問12)
問題文
図は、鉄骨軽量コンクリート造店舗平屋建の配線図である。この図に関する次の問いに対して、答えを1つ選びなさい。
【注意1】屋内配線の工事は、特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。
【注意2】屋内配線等の電線の本数、電線の太さ、その他、問いに直接関係のない部分等は省略又は簡略化してある。
【注意3】漏電遮断器は、定格感度電流30mA、動作時間0.1秒以内のものを使用している。
【注意4】選択肢（答え）の写真にあるコンセント及び点滅器は、「JIS C 0303：2000 構内電気設備の配線用図記号」で示す「一般形」である。
【注意5】電灯分電盤及び動力分電盤の外箱は金属製である。
【注意6】ジョイントボックスを経由する電線は、すべて接続箇所を設けている。
【注意7】3路スイッチの記号「0」の端子には、電源側又は負荷側の電線を結線する。
⑫で示す電線管相互を接続するために使用されるものは。
【注意1】屋内配線の工事は、特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。
【注意2】屋内配線等の電線の本数、電線の太さ、その他、問いに直接関係のない部分等は省略又は簡略化してある。
【注意3】漏電遮断器は、定格感度電流30mA、動作時間0.1秒以内のものを使用している。
【注意4】選択肢（答え）の写真にあるコンセント及び点滅器は、「JIS C 0303：2000 構内電気設備の配線用図記号」で示す「一般形」である。
【注意5】電灯分電盤及び動力分電盤の外箱は金属製である。
【注意6】ジョイントボックスを経由する電線は、すべて接続箇所を設けている。
【注意7】3路スイッチの記号「0」の端子には、電源側又は負荷側の電線を結線する。
⑫で示す電線管相互を接続するために使用されるものは。
このページは閲覧用ページです。
履歴を残すには、 「新しく出題する（ここをクリック）」 をご利用ください。
問題
第二種電気工事士試験 令和6年度上期 問42（配線図問題 問12） （訂正依頼・報告はこちら）
図は、鉄骨軽量コンクリート造店舗平屋建の配線図である。この図に関する次の問いに対して、答えを1つ選びなさい。
【注意1】屋内配線の工事は、特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。
【注意2】屋内配線等の電線の本数、電線の太さ、その他、問いに直接関係のない部分等は省略又は簡略化してある。
【注意3】漏電遮断器は、定格感度電流30mA、動作時間0.1秒以内のものを使用している。
【注意4】選択肢（答え）の写真にあるコンセント及び点滅器は、「JIS C 0303：2000 構内電気設備の配線用図記号」で示す「一般形」である。
【注意5】電灯分電盤及び動力分電盤の外箱は金属製である。
【注意6】ジョイントボックスを経由する電線は、すべて接続箇所を設けている。
【注意7】3路スイッチの記号「0」の端子には、電源側又は負荷側の電線を結線する。
⑫で示す電線管相互を接続するために使用されるものは。
【注意1】屋内配線の工事は、特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。
【注意2】屋内配線等の電線の本数、電線の太さ、その他、問いに直接関係のない部分等は省略又は簡略化してある。
【注意3】漏電遮断器は、定格感度電流30mA、動作時間0.1秒以内のものを使用している。
【注意4】選択肢（答え）の写真にあるコンセント及び点滅器は、「JIS C 0303：2000 構内電気設備の配線用図記号」で示す「一般形」である。
【注意5】電灯分電盤及び動力分電盤の外箱は金属製である。
【注意6】ジョイントボックスを経由する電線は、すべて接続箇所を設けている。
【注意7】3路スイッチの記号「0」の端子には、電源側又は負荷側の電線を結線する。
⑫で示す電線管相互を接続するために使用されるものは。
正解！素晴らしいです
残念...
この過去問の解説 （3件）
01
⑫が指し示すところにはVE28の記述がありますので、VE管（硬質塩化ビニル電線管）同士の相互接続について考えていきます。
これはPFカップリングです。PF管相互を接続する時に使用するものなので誤りです。
これはねじなし電線管カップリングです。ねじなし電線管相互を接続するものなので誤りです。
これはTSカップリングです。VE管相互を接続する時に用います。正解です。
これはコンビネーションカップリングです。ねじなし電線管とプリカチューブを接続する時に用いるものなので誤りです。
参考になった数22
この解説の修正を提案する
02
電線管相互を接続する材料に関する問題です。
配線図を確認するとVE28の記載があるので、これはVE管（硬質塩化ビニル電線管）を指します。
これはPF管用カップリングなので誤りです。
これはねじなし管用カップリングなので誤りです。
これはTSカップリングで、VE管を相互に接続するものとなるので正しいです。
これはコンビネーションカップリングなので誤りです。
それぞれのカップリングの用途も良く問われるので押さえておきましょう。
参考になった数6
この解説の修正を提案する
03

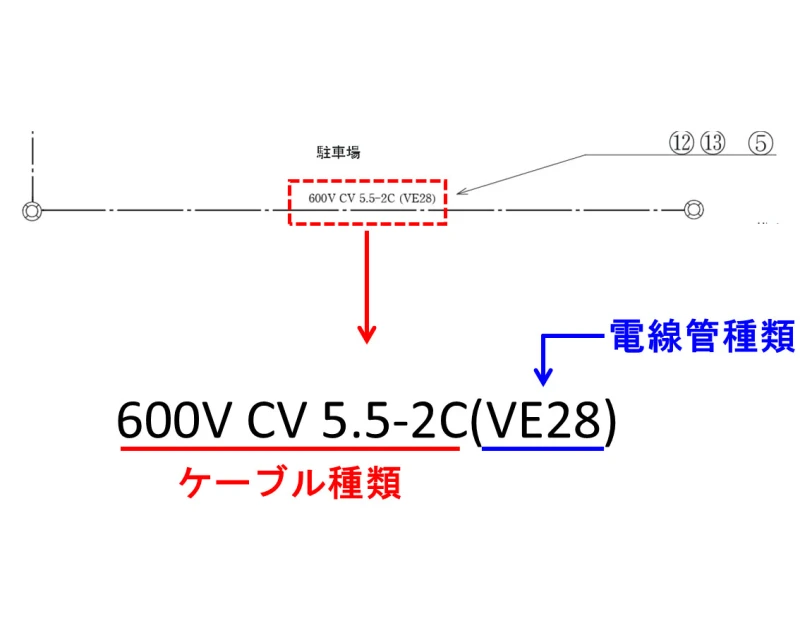

⑫の箇所を以下のように抜き出すと、ケーブルの種類と電線管の種類が記載されています。
⑫に示されているケーブルの種類と電線管の種類は以下の通りです。
ケーブル：断面積5.5mmm2、2線、600V架橋ポリエチレン絶縁ビニルシースケーブル
電線管：内径28mm、硬質塩化ビニル電線管
よって、硬質塩化ビニル電線管を接続するための材料を選択する必要があります。
写真はPF管用カップリングです。
名前の通り、合成樹脂製可とう電線管（PF管)同士を接続するために使用します。
⑫の電線管は、硬質塩化ビニル電線管(VE管）なので不正解です。
写真はねじなしカップリングです。
名前の通り、ねじなし電線管同士を接続するために使用します。
⑫の電線管は、硬質塩化ビニル電線管(VE管）なので不正解です。
写真はTSカップリングです。
硬質塩化ビニル電線管(VE管）同士を接続するために使用します。
従ってこの選択肢が正解です。
写真はコンビネーションカップリングです。
止めネジがついている部分にはねじなし電線管を、もう片方には2種金属製可とう電線管を接続します。
⑫の電線管は、硬質塩化ビニル電線管(VE管）なので不正解です。
電気工事の材料の知識は、実際に電気工事を行う際にも役に立つので、しっかりと覚えておきましょう。
参考になった数1
この解説の修正を提案する
