第二種電気工事士 過去問
令和6年度上期
問41 (配線図問題 問11)
問題文
図は、鉄骨軽量コンクリート造店舗平屋建の配線図である。この図に関する次の問いに対して、答えを1つ選びなさい。
【注意1】屋内配線の工事は、特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。
【注意2】屋内配線等の電線の本数、電線の太さ、その他、問いに直接関係のない部分等は省略又は簡略化してある。
【注意3】漏電遮断器は、定格感度電流30mA、動作時間0.1秒以内のものを使用している。
【注意4】選択肢（答え）の写真にあるコンセント及び点滅器は、「JIS C 0303：2000 構内電気設備の配線用図記号」で示す「一般形」である。
【注意5】電灯分電盤及び動力分電盤の外箱は金属製である。
【注意6】ジョイントボックスを経由する電線は、すべて接続箇所を設けている。
【注意7】3路スイッチの記号「0」の端子には、電源側又は負荷側の電線を結線する。
⑪で示すボックス内の接続をすべて差込形コネクタとする場合、使用する差込形コネクタの種類と最少個数の組合せで、正しいものは。
【注意1】屋内配線の工事は、特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。
【注意2】屋内配線等の電線の本数、電線の太さ、その他、問いに直接関係のない部分等は省略又は簡略化してある。
【注意3】漏電遮断器は、定格感度電流30mA、動作時間0.1秒以内のものを使用している。
【注意4】選択肢（答え）の写真にあるコンセント及び点滅器は、「JIS C 0303：2000 構内電気設備の配線用図記号」で示す「一般形」である。
【注意5】電灯分電盤及び動力分電盤の外箱は金属製である。
【注意6】ジョイントボックスを経由する電線は、すべて接続箇所を設けている。
【注意7】3路スイッチの記号「0」の端子には、電源側又は負荷側の電線を結線する。
⑪で示すボックス内の接続をすべて差込形コネクタとする場合、使用する差込形コネクタの種類と最少個数の組合せで、正しいものは。
このページは閲覧用ページです。
履歴を残すには、 「新しく出題する（ここをクリック）」 をご利用ください。
問題
第二種電気工事士試験 令和6年度上期 問41（配線図問題 問11） （訂正依頼・報告はこちら）
図は、鉄骨軽量コンクリート造店舗平屋建の配線図である。この図に関する次の問いに対して、答えを1つ選びなさい。
【注意1】屋内配線の工事は、特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。
【注意2】屋内配線等の電線の本数、電線の太さ、その他、問いに直接関係のない部分等は省略又は簡略化してある。
【注意3】漏電遮断器は、定格感度電流30mA、動作時間0.1秒以内のものを使用している。
【注意4】選択肢（答え）の写真にあるコンセント及び点滅器は、「JIS C 0303：2000 構内電気設備の配線用図記号」で示す「一般形」である。
【注意5】電灯分電盤及び動力分電盤の外箱は金属製である。
【注意6】ジョイントボックスを経由する電線は、すべて接続箇所を設けている。
【注意7】3路スイッチの記号「0」の端子には、電源側又は負荷側の電線を結線する。
⑪で示すボックス内の接続をすべて差込形コネクタとする場合、使用する差込形コネクタの種類と最少個数の組合せで、正しいものは。
【注意1】屋内配線の工事は、特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。
【注意2】屋内配線等の電線の本数、電線の太さ、その他、問いに直接関係のない部分等は省略又は簡略化してある。
【注意3】漏電遮断器は、定格感度電流30mA、動作時間0.1秒以内のものを使用している。
【注意4】選択肢（答え）の写真にあるコンセント及び点滅器は、「JIS C 0303：2000 構内電気設備の配線用図記号」で示す「一般形」である。
【注意5】電灯分電盤及び動力分電盤の外箱は金属製である。
【注意6】ジョイントボックスを経由する電線は、すべて接続箇所を設けている。
【注意7】3路スイッチの記号「0」の端子には、電源側又は負荷側の電線を結線する。
⑪で示すボックス内の接続をすべて差込形コネクタとする場合、使用する差込形コネクタの種類と最少個数の組合せで、正しいものは。
正解！素晴らしいです
残念...
この過去問の解説 （3件）
01
配線図から複線図を作成して考えていきます。
複線図で確認すると⑪のボックスの中には3つの配線を接続する箇所が2つ、2つの配線を接続する箇所が1つあります。
よって2本用の差込コネクタが1つ、3本用の差込コネクタが2つ必要になります。
上記のことより誤りです。
上記のことより正解です。
上記のことより誤りです。
上記のことより誤りです。
実技試験でも必要になりますので、複線図の書き方を少しずつ練習してください。
参考になった数28
この解説の修正を提案する
02
この問題も複線図を書いて求める問題となります。
落ち着いて書けるように練習しましょう。
複線図を書くと換気扇とスイッチの2本接続が1ヵ所、スイッチとコンセント2つの計3本接続と換気扇とコンセント2つの計3本接続で合わせて2か所あります。
したがって必要なコネクタの組み合わせはこちらになります。
複線図の練習も含めて、この差込形コネクタも技能試験で扱うので、覚えておきましょう。
参考になった数2
この解説の修正を提案する
03
複線図を書いて解く方法が一番確実です。

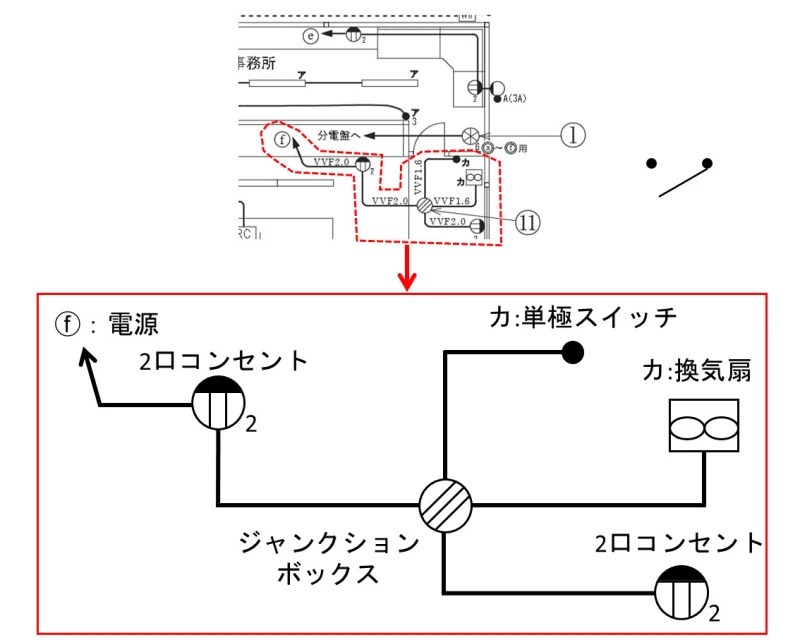

まず、⑪に関係する配線関係のエリアを以下のように全て抜き出します。
次に複線図を書いていきますが、書き方は以下の通りです。
①コンセント同士を接続する。
②電源の接地線と換気扇（負荷）を接続する。
③電源の非接地線と単極スイッチを接続する。
④単極スイッチと換気扇（負荷）を接続する。

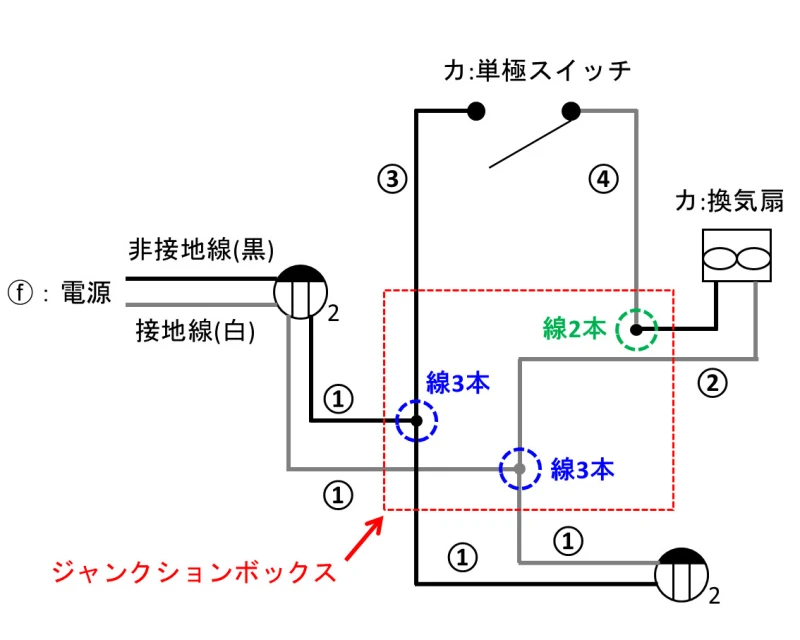

上記の順序で複線図を書くと、以下の図のようになります。
図に記載している番号は、上記の複線図の書き方の番号です。
ジャンクションボックス内は、線3本の接続箇所が2箇所、線2本の接続箇所が1箇所なので、3本用の差込形コネクタが2個、2本用の差込形コネクタが1個必要となります。
図に示している差込型コネクタは2本用です。
解説で示した通り、差込形コネクタは2本用が1個、3本用が2個必要となります。
従ってこの選択肢は不正解です。
図に示している差込型コネクタは、赤色が2本用、青色が3本用です。
解説で示した通り、差込形コネクタは2本用が1個、3本用が2個必要となります。
従ってこの選択肢は正解です。
図に示している差込型コネクタは、赤色が2本用、青色が3本用です。
解説で示した通り、差込形コネクタは2本用が1個、3本用が2個必要となります。
従ってこの選択肢は不正解です。
図に示している差込型コネクタは、赤色が2本用、黄色が4本用です。
解説で示した通り、差込形コネクタは2本用が1個、3本用が2個必要となります。
従ってこの選択肢は不正解です。
複線図は、慣れるまでに時間がかかります。
何度も練習して本番までに書けるようにしましょう。
