第二種電気工事士 過去問
令和7年度下期
問31 (配線図問題 問1)

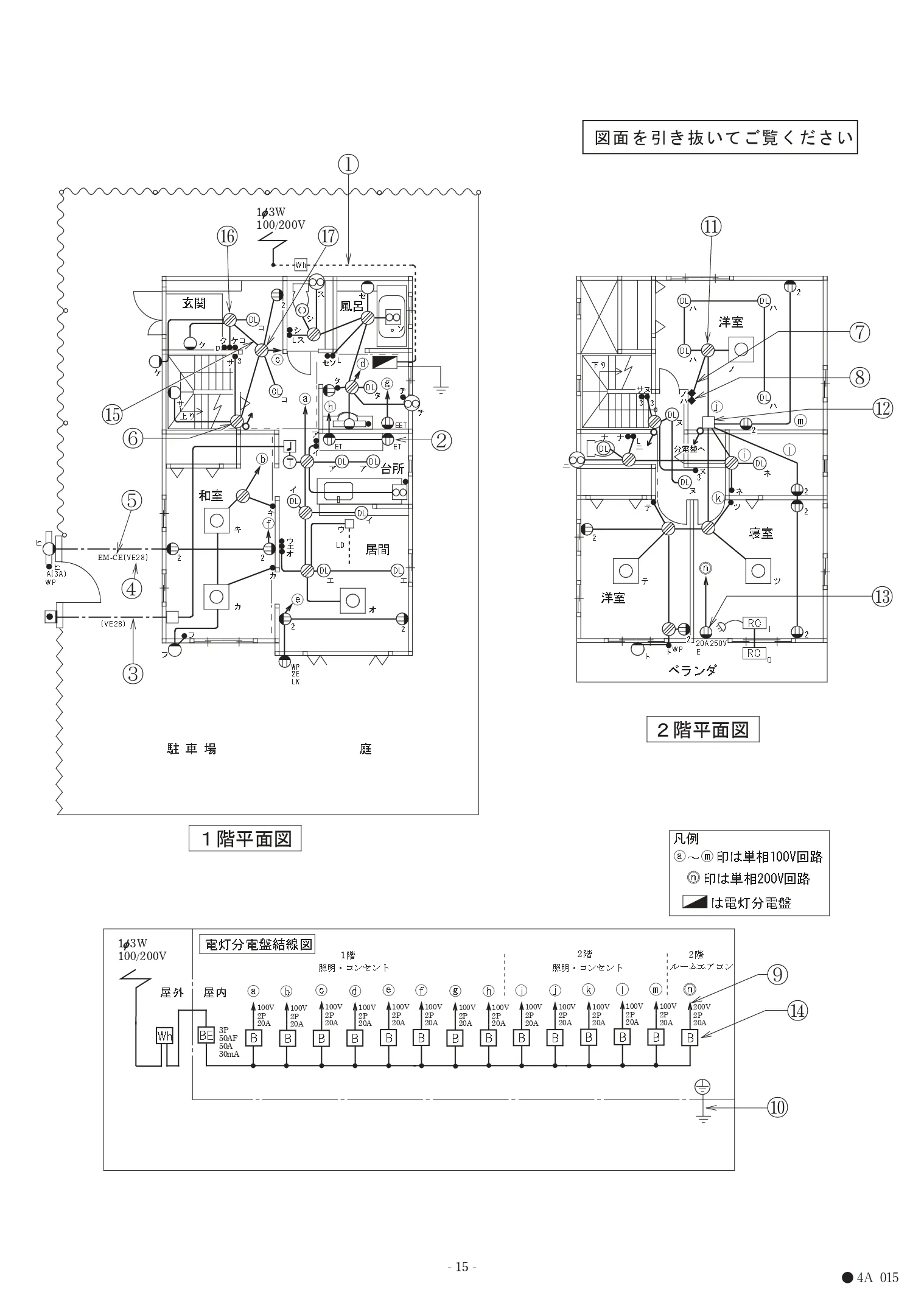

図は、木造2階建住宅の配線図である。この図に関する次の問いに対して、答えを1つ選びなさい。

【注意1.】内配線の工事は、特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。
【注意2.】屋内配線等の電線の本数、電線の太さ、その他、問いに直接関係のない部分等は省略又は簡略化してある。
【注意3.】漏電遮断器は、定格感度電流30mA、動作時間0.1秒以内のものを使用している。
【注意4.】選択肢（答え）の写真にあるコンセント及び点滅器は、「JIS　C　0303：2000　構内電気設備の配線用図記号」で示す「一般形」である｡
【注意5.】分電盤の外箱は合成樹脂製である。
【注意6.】ジョイントボックスを経由する電線は、すべて接続箇所を設けている。
【注意7.】3路スイッチの記号「0」の端子には、電源側又は負荷側の電線を結線する。

①で示す部分の工事方法として、適切なものは。
