問10 (一般問題 問10)

20Aの分岐回路の場合、太さが1.6ｍｍ以上、コンセントの定格電流が20Ａ以下となるので、太さは正しいですが、コンセントが誤りです。

30Ａの分岐回路の場合、太さが2.6ｍｍ以上、コンセントの定格電流が20～30Ａとなっており、コンセントは正しいですが、太さが誤りです。

40Ａの分岐回路の場合、太さが8ｍｍ²以上、コンセントの定格電流が30～40Ａとなっており、共に対応しているので正しい組み合わせです。

30Ａの分岐回路の場合、太さが2.6ｍｍ以上、コンセントの定格電流が20～30Ａとなっており、太さは正しいですが、コンセントが誤りです。

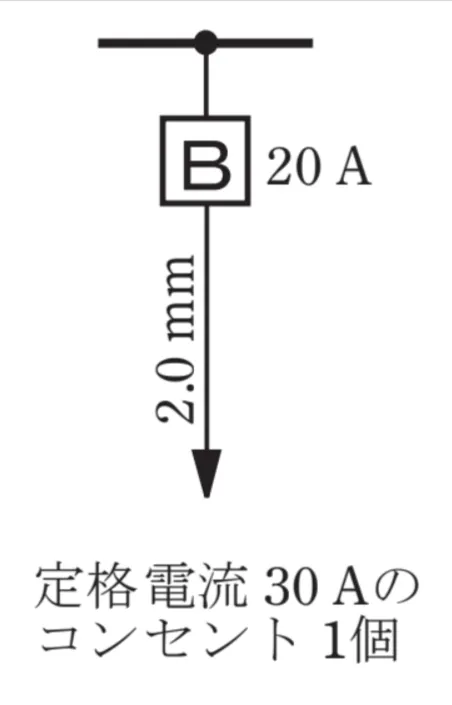

配線用遮断器の容量が20Aに対してコンセントの定格電流は30Aになっていますが、

コンセントの定格電流は20A以下と規定されていますので不適切です。

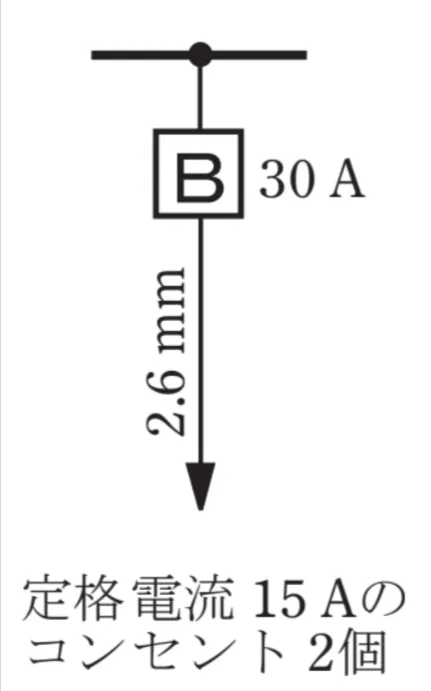

配線用遮断器の容量が30Aの場合、コンセントの定格電流は20A以上30A以下という規定があります。

コンセントについては規定を満たしています。

次に電線を確認します。

上記の条件の場合電線の太さは2.6mmという規定があります。

したがって、不適切ということになります。

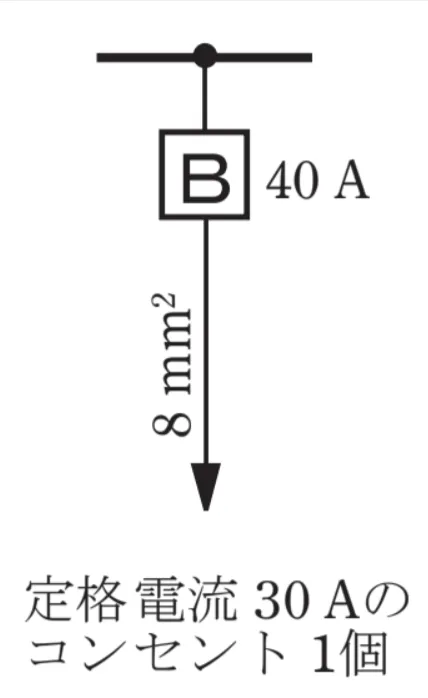

配線用遮断器の容量が40Aの場合、コンセントの定格電流は30A以上40A以下という規定があります。

コンセントについては規定を満たしています。

次に電線を確認します。

上記の条件の場合電線の太さは8m㎡という規定があります。

どちらも満たしているので、適切ということになります。

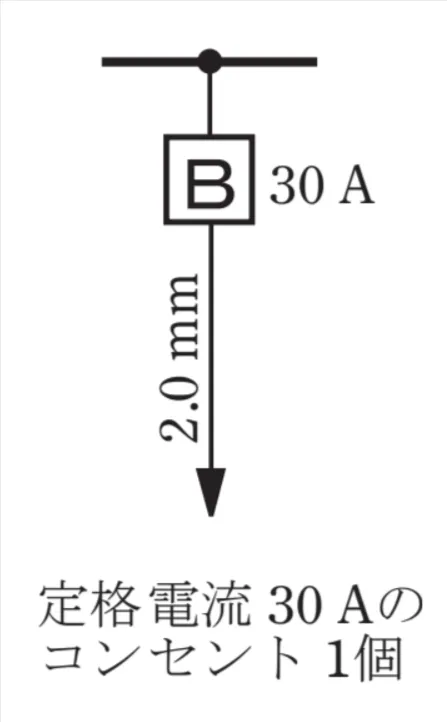

配線用遮断器の容量が30Aの場合、コンセントの定格電流は20A以上30A以下という規定があります。

コンセントが規定を満たしていません。

したがって、不適切ということになります。

正解です。
