第二種電気工事士 過去問
令和6年度上期
問50 (配線図問題 問20)
問題文
図は、鉄骨軽量コンクリート造店舗平屋建の配線図である。この図に関する次の問いに対して、答えを1つ選びなさい。
【注意1】屋内配線の工事は、特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。
【注意2】屋内配線等の電線の本数、電線の太さ、その他、問いに直接関係のない部分等は省略又は簡略化してある。
【注意3】漏電遮断器は、定格感度電流30mA、動作時間0.1秒以内のものを使用している。
【注意4】選択肢（答え）の写真にあるコンセント及び点滅器は、「JIS C 0303：2000 構内電気設備の配線用図記号」で示す「一般形」である。
【注意5】電灯分電盤及び動力分電盤の外箱は金属製である。
【注意6】ジョイントボックスを経由する電線は、すべて接続箇所を設けている。
【注意7】3路スイッチの記号「0」の端子には、電源側又は負荷側の電線を結線する。
この配線図で、使用されていないコンセントは。
【注意1】屋内配線の工事は、特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。
【注意2】屋内配線等の電線の本数、電線の太さ、その他、問いに直接関係のない部分等は省略又は簡略化してある。
【注意3】漏電遮断器は、定格感度電流30mA、動作時間0.1秒以内のものを使用している。
【注意4】選択肢（答え）の写真にあるコンセント及び点滅器は、「JIS C 0303：2000 構内電気設備の配線用図記号」で示す「一般形」である。
【注意5】電灯分電盤及び動力分電盤の外箱は金属製である。
【注意6】ジョイントボックスを経由する電線は、すべて接続箇所を設けている。
【注意7】3路スイッチの記号「0」の端子には、電源側又は負荷側の電線を結線する。
この配線図で、使用されていないコンセントは。
このページは閲覧用ページです。
履歴を残すには、 「新しく出題する（ここをクリック）」 をご利用ください。
問題
第二種電気工事士試験 令和6年度上期 問50（配線図問題 問20） （訂正依頼・報告はこちら）
図は、鉄骨軽量コンクリート造店舗平屋建の配線図である。この図に関する次の問いに対して、答えを1つ選びなさい。
【注意1】屋内配線の工事は、特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。
【注意2】屋内配線等の電線の本数、電線の太さ、その他、問いに直接関係のない部分等は省略又は簡略化してある。
【注意3】漏電遮断器は、定格感度電流30mA、動作時間0.1秒以内のものを使用している。
【注意4】選択肢（答え）の写真にあるコンセント及び点滅器は、「JIS C 0303：2000 構内電気設備の配線用図記号」で示す「一般形」である。
【注意5】電灯分電盤及び動力分電盤の外箱は金属製である。
【注意6】ジョイントボックスを経由する電線は、すべて接続箇所を設けている。
【注意7】3路スイッチの記号「0」の端子には、電源側又は負荷側の電線を結線する。
この配線図で、使用されていないコンセントは。
【注意1】屋内配線の工事は、特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。
【注意2】屋内配線等の電線の本数、電線の太さ、その他、問いに直接関係のない部分等は省略又は簡略化してある。
【注意3】漏電遮断器は、定格感度電流30mA、動作時間0.1秒以内のものを使用している。
【注意4】選択肢（答え）の写真にあるコンセント及び点滅器は、「JIS C 0303：2000 構内電気設備の配線用図記号」で示す「一般形」である。
【注意5】電灯分電盤及び動力分電盤の外箱は金属製である。
【注意6】ジョイントボックスを経由する電線は、すべて接続箇所を設けている。
【注意7】3路スイッチの記号「0」の端子には、電源側又は負荷側の電線を結線する。
この配線図で、使用されていないコンセントは。
正解！素晴らしいです
残念...
この過去問の解説 （3件）
01
コンセントの種類と図記号の表記を確認して、配線図で使用されているコンセントを確認していきます。
接地極つきの100V 15Aコンセントで配線図での表記は2Eです。配線図で使用されていますので選択肢としては誤りです。
100V 15Aの抜け防止機能付きのコンセントで配線図での表記はLKです。配線図で使用されていますので選択肢としては誤りです。
100V 15Aの接地極、接地端子つきのコンセントで配線図での表記はEETです。配線図で使用されていますので選択肢としては誤りです。
三相三線式250V用接地極つきのコンセントで表記は3P250V Eです。配線図で使用されていませんので正解です。
参考になった数25
この解説の修正を提案する
02
配線図問題では、必ずといっていいほどコンセントに関する問題が出てくるので、記号と写真をしっかりと覚えて、確実に得点できるようにしておきましょう。

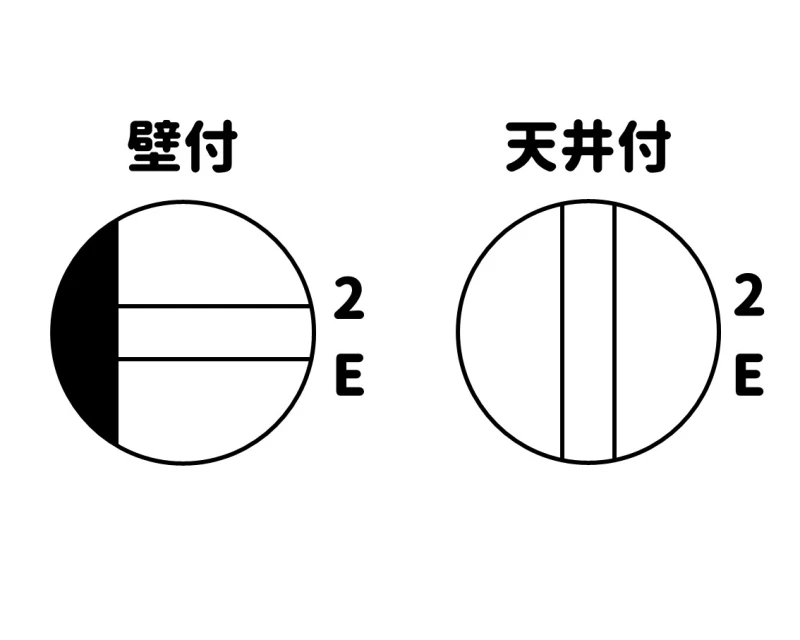

写真は、接地極付の2口コンセントで、記号は以下の通りです。
配線図内では、手洗い場と店舗内に設置されています。
従ってこの選択肢は不正解です。

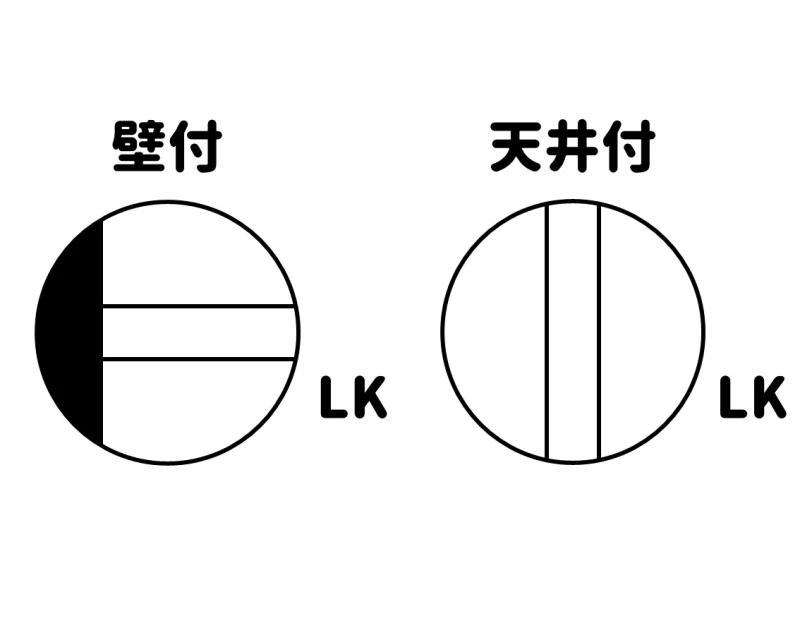

写真は、抜け止め形のコンセントで、記号は以下の通りです。
配線図内では、店舗内のカウンタに設置されています。
従ってこの選択肢は不正解です。
写真は、接地極付接地端子付のコンセントで、記号は以下の通りです。
配線図内では、手洗い場に設置されています。
従ってこの選択肢は不正解です。

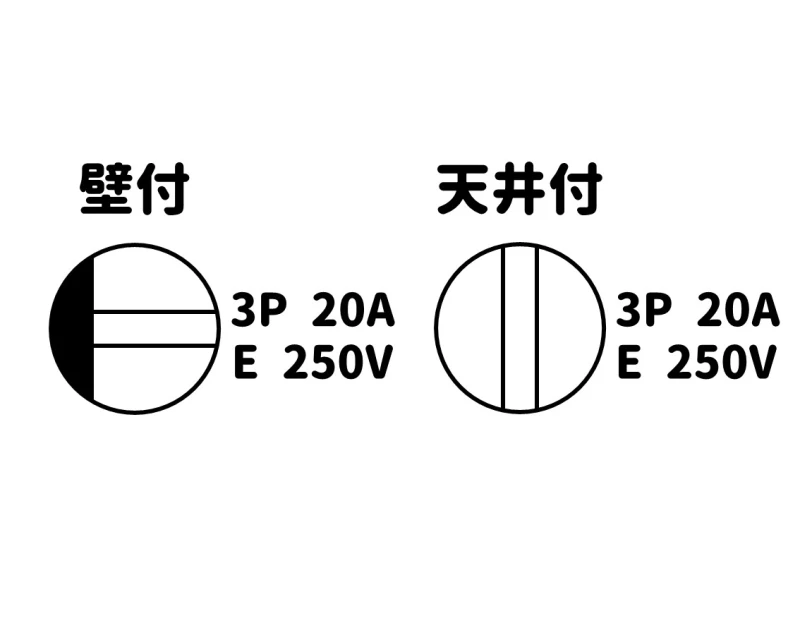

写真は、接地極付、三相200V動力用のコンセントで、記号は以下の通りです。
配線図内では使われていません。
従ってこの選択肢が正解です。
参考になった数0
この解説の修正を提案する
03
使用されていないコンセントに関する問題です。
写真を確認して、それぞれのコンセントがどこで使用されているか理解する事が大事となります。
こちらのコンセントは単相100Ｖ、15Ａ、2口、接地極付きとなり、手洗い場などで使用しています。
こちらのコンセントは抜け止め形コンセント、1口となり、カウンタで使用しています。
こちらのコンセントは接地極、接地端子付きコンセント、1口となり、トイレで使用してます。
こちらのコンセントは三相200Ｖ、接地極付き、1口となり、どこにも使用されていません。
コンセントの図記号も毎回出題される内容なので、忘れないようにしましょう。
参考になった数0
この解説の修正を提案する
