第二種電気工事士 過去問
令和6年度上期
問49 (配線図問題 問19)
問題文
図は、鉄骨軽量コンクリート造店舗平屋建の配線図である。この図に関する次の問いに対して、答えを1つ選びなさい。
【注意1】屋内配線の工事は、特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。
【注意2】屋内配線等の電線の本数、電線の太さ、その他、問いに直接関係のない部分等は省略又は簡略化してある。
【注意3】漏電遮断器は、定格感度電流30mA、動作時間0.1秒以内のものを使用している。
【注意4】選択肢（答え）の写真にあるコンセント及び点滅器は、「JIS C 0303：2000 構内電気設備の配線用図記号」で示す「一般形」である。
【注意5】電灯分電盤及び動力分電盤の外箱は金属製である。
【注意6】ジョイントボックスを経由する電線は、すべて接続箇所を設けている。
【注意7】3路スイッチの記号「0」の端子には、電源側又は負荷側の電線を結線する。
⑲で示すボックス内の接続をリングスリーブで圧着接続した場合のリングスリーブの種類、個数及び圧着接続後の刻印との組合せで、正しいものは。
ただし、使用する電線はすべてVVF1.6とする。
また、写真に示すリングスリーブ中央の◯、小 は刻印を表す。
【注意1】屋内配線の工事は、特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。
【注意2】屋内配線等の電線の本数、電線の太さ、その他、問いに直接関係のない部分等は省略又は簡略化してある。
【注意3】漏電遮断器は、定格感度電流30mA、動作時間0.1秒以内のものを使用している。
【注意4】選択肢（答え）の写真にあるコンセント及び点滅器は、「JIS C 0303：2000 構内電気設備の配線用図記号」で示す「一般形」である。
【注意5】電灯分電盤及び動力分電盤の外箱は金属製である。
【注意6】ジョイントボックスを経由する電線は、すべて接続箇所を設けている。
【注意7】3路スイッチの記号「0」の端子には、電源側又は負荷側の電線を結線する。
⑲で示すボックス内の接続をリングスリーブで圧着接続した場合のリングスリーブの種類、個数及び圧着接続後の刻印との組合せで、正しいものは。
ただし、使用する電線はすべてVVF1.6とする。
また、写真に示すリングスリーブ中央の◯、小 は刻印を表す。
このページは閲覧用ページです。
履歴を残すには、 「新しく出題する（ここをクリック）」 をご利用ください。
問題
第二種電気工事士試験 令和6年度上期 問49（配線図問題 問19） （訂正依頼・報告はこちら）
図は、鉄骨軽量コンクリート造店舗平屋建の配線図である。この図に関する次の問いに対して、答えを1つ選びなさい。
【注意1】屋内配線の工事は、特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。
【注意2】屋内配線等の電線の本数、電線の太さ、その他、問いに直接関係のない部分等は省略又は簡略化してある。
【注意3】漏電遮断器は、定格感度電流30mA、動作時間0.1秒以内のものを使用している。
【注意4】選択肢（答え）の写真にあるコンセント及び点滅器は、「JIS C 0303：2000 構内電気設備の配線用図記号」で示す「一般形」である。
【注意5】電灯分電盤及び動力分電盤の外箱は金属製である。
【注意6】ジョイントボックスを経由する電線は、すべて接続箇所を設けている。
【注意7】3路スイッチの記号「0」の端子には、電源側又は負荷側の電線を結線する。
⑲で示すボックス内の接続をリングスリーブで圧着接続した場合のリングスリーブの種類、個数及び圧着接続後の刻印との組合せで、正しいものは。
ただし、使用する電線はすべてVVF1.6とする。
また、写真に示すリングスリーブ中央の◯、小 は刻印を表す。
【注意1】屋内配線の工事は、特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。
【注意2】屋内配線等の電線の本数、電線の太さ、その他、問いに直接関係のない部分等は省略又は簡略化してある。
【注意3】漏電遮断器は、定格感度電流30mA、動作時間0.1秒以内のものを使用している。
【注意4】選択肢（答え）の写真にあるコンセント及び点滅器は、「JIS C 0303：2000 構内電気設備の配線用図記号」で示す「一般形」である。
【注意5】電灯分電盤及び動力分電盤の外箱は金属製である。
【注意6】ジョイントボックスを経由する電線は、すべて接続箇所を設けている。
【注意7】3路スイッチの記号「0」の端子には、電源側又は負荷側の電線を結線する。
⑲で示すボックス内の接続をリングスリーブで圧着接続した場合のリングスリーブの種類、個数及び圧着接続後の刻印との組合せで、正しいものは。
ただし、使用する電線はすべてVVF1.6とする。
また、写真に示すリングスリーブ中央の◯、小 は刻印を表す。
正解！素晴らしいです
残念...
この過去問の解説 （3件）
01
配線図から複線図を書いて、電線の組みあわせとリングスリーブの関係から考えていきます。
問題文より、使用する電線はすべてVVF1.6です。
したがって1.6mmが2本の組み合わせが5個あることになります。
電線の組みあわせの表より、1.6mm 2本の組み合わせはリングスリーブの種類は小で、圧着マークは〇ということが分かります。
上記のことより正解です。
上記のことより誤りです。
上記のことより誤りです。
上記のことより誤りです。
複線図と電線の組みあわせとリングスリーブの関係から考える必要があります。複線図の書き方を少しずつ練習してください。
複線図の練習を行う際には、実際の部品を手元に置きながらイメージしていくと学習がしやすいです。
参考になった数15
この解説の修正を提案する
02
リングスリーブの種類、個数及び圧着接続後の刻印に関する問題です。
複線図を書かないと絶対に解けないので、慌てずに書いて解いていきましょう。
複線図を書くとｂ側と3路スイッチの2本接続が1ヵ所、照明とｂ側の2本接続が1ヵ所、3路スイッチ同士の2本接続が計3ヵ所の
全て2本接続で5ヵ所と分かります。
こちらはＶＶＦ1.6なので全て「小」スリーブで刻印は「〇」となるのでこちらの組み合わせが適切となります。
リングスリーブの圧着は実際に技能試験でも何度も行うと思うので、筆記試験のうちに概要を把握しておきましょう。
参考になった数2
この解説の修正を提案する
03
対象箇所の複線図を書いて解く問題です。

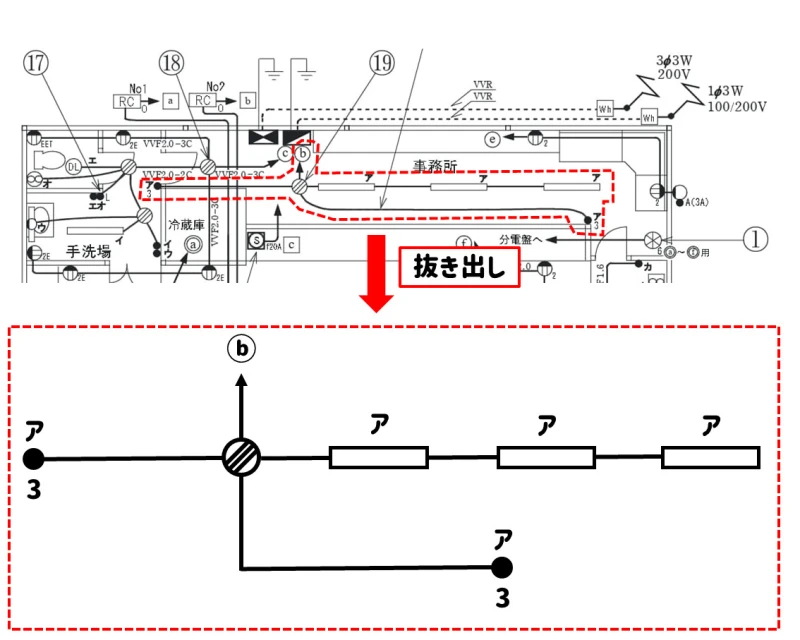

まず、対象箇所を以下のように抜き出します。
次に複線図を書いていきますが、手順は以下の通りです。
①電源線の接地線を負荷へ接続する
②電源線の非接地線を片方の3路スイッチの0へ接続する
③3路スイッチの1,3同士を接続する
④もう片方の3路スイッチの0を負荷へ接続する

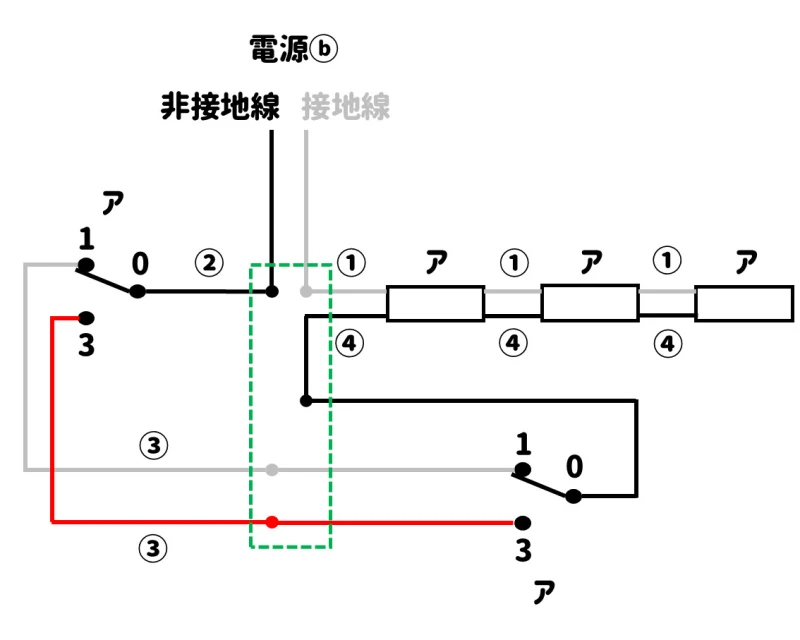

上記の通りに複線図を書くと以下のようになります。
図の番号は、上記の手順の番号と同じです。
図の緑で囲った箇所がボックス内であり、配線2本を圧着する箇所が5箇所あることが分かります。
配線の本数、圧着に使用するスリーブの種類および刻印の組み合わせは以下の通りです。
小
1.6mm×3～4本
2.0mm×2本
2.0mm×1本と1.6mm×1～2本
小
1.6mm×5～6本
2.0mm×3～4本
2.0mm×1本と1.6mm×3～5本
2.0mm×2本と1.6mm×1～3本
2.0mm×3本と1.6mm×1本
中
中
使用している電線は問題文より1.6mmなので、圧着は5箇所ともに1.6mm×2本になります。
1.6mm×2本の組み合わせで使用するスリーブは小、刻印は〇です。
従って、5個の小スリーブを使用し、5個とも刻印が〇となっている選択肢を選ぶ必要があります。
5個の小スリーブを使用し、5個とも刻印が〇となっている必要があります。
選択肢は、解説の通りなので正解です。
5個の小スリーブを使用し、5個とも刻印が〇となっている必要があります。
選択肢は、小スリーブが4個なので不正解です。
5個の小スリーブを使用し、5個とも刻印が〇となっている必要があります。
選択肢は5個の小スリーブのうち1個の刻印が小となっているので不正解です。
5個の小スリーブを使用し、5個とも刻印が〇となっている必要があります。
選択肢は小スリーブが4個で、そのうち1つの刻印が小となっているので不正解です。
複線図は現場で作業する際にも書くことがあるので、しっかり練習して書けるようにしておきましょう。
参考になった数0
この解説の修正を提案する
前の問題（問48）へ
令和6年度上期 問題一覧
次の問題（問50）へ
