第二種電気工事士 過去問
令和6年度上期
問45 (配線図問題 問15)

リモコントランスですので誤りです。

タイムスイッチですので誤りです。

単極のリモコンリレーです。100Vに使用しますので誤りです。

二極のリモコンリレーです。200Vの際には二極のリモコンリレーを使用する必要があります。正解です。

この写真はリモコントランスなので誤りです。

この写真はタイムスイッチなので誤りです。

この写真はリモコンリレーですが、下の方を確認するとこれは単極となるので誤りです。

この写真はリモコンリレーで下部を確認すると2極と分かります。こちらは200V配線なのでこちらが適切となります。

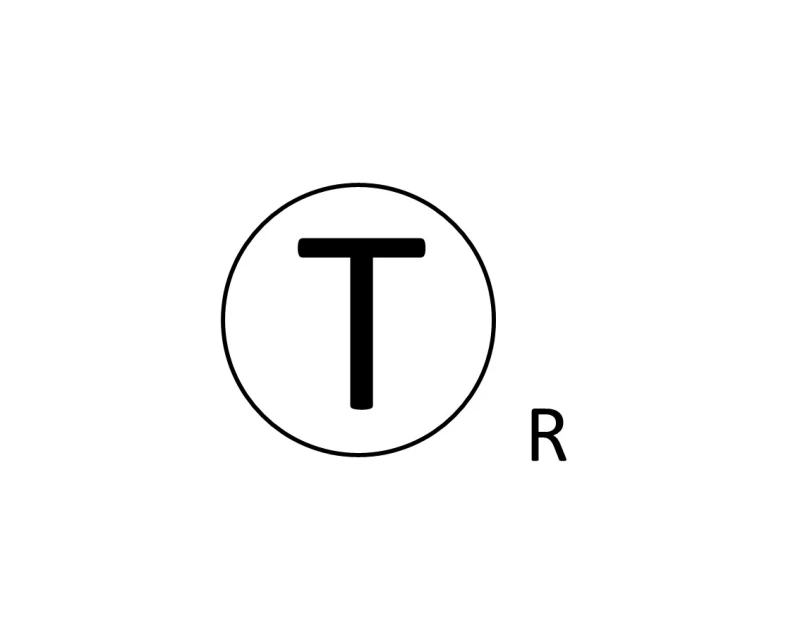

写真はリモコントランスと呼ばれる機器で、記号は以下の通りです。

100Vの電源をリモコンリレーの動作に必要な24Vに降圧するために使用するために使用します。

⑮の記号とは異なるので不正解です。

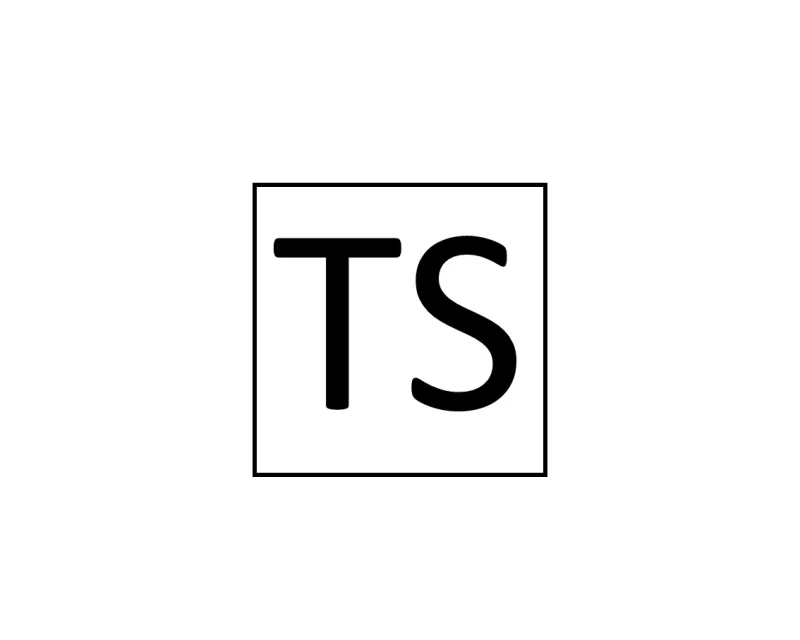

写真はタイムスイッチと呼ばれる機器で、記号は以下の通りです。

つまみで時間を設定でき、設定した時間で電路を開閉するために使用します。

⑮の記号とは異なるので不正解です。

写真は単極のリモコンリレーで、記号は以下の通りです。

⑮の記号もリモコンリレーですが、この単極のリモコンリレーは100V電源に使用します。

⑮の電源部は200Vであり、200Vにこの単極のリモコンリレーは使用できません。

従ってこの選択肢は不正解です。

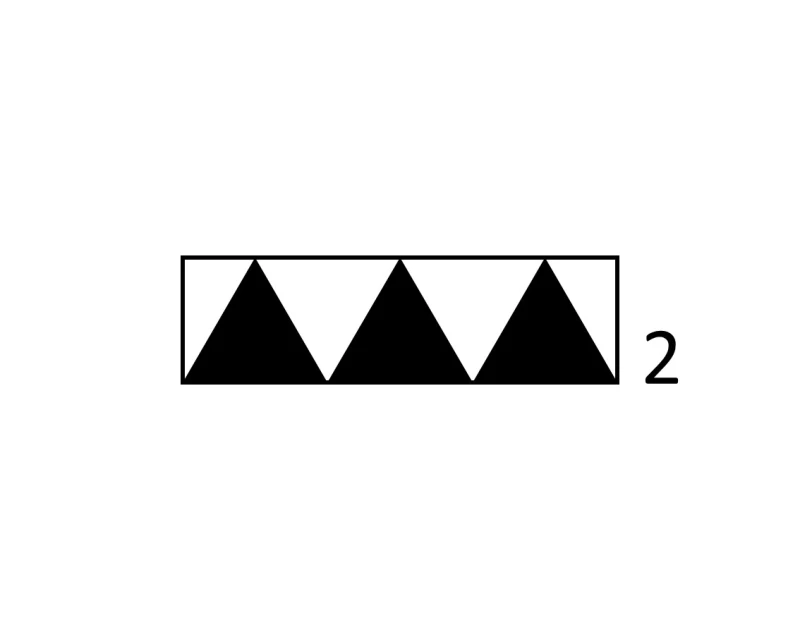

写真は2極のリモコンリレーで、記号は以下の通りです。

電源が200Vの場合は必ずこの2極のリモコンリレーを使用する必要があります。

⑮の電源部は200Vなので、この選択肢が正解です。

従ってこの選択肢は不正解です。
