第二種電気工事士 過去問
令和6年度上期
問37 (配線図問題 問7)
問題文
図は、鉄骨軽量コンクリート造店舗平屋建の配線図である。この図に関する次の問いに対して、答えを1つ選びなさい。
【注意1】屋内配線の工事は、特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。
【注意2】屋内配線等の電線の本数、電線の太さ、その他、問いに直接関係のない部分等は省略又は簡略化してある。
【注意3】漏電遮断器は、定格感度電流30mA、動作時間0.1秒以内のものを使用している。
【注意4】選択肢（答え）の写真にあるコンセント及び点滅器は、「JIS C 0303：2000 構内電気設備の配線用図記号」で示す「一般形」である。
【注意5】電灯分電盤及び動力分電盤の外箱は金属製である。
【注意6】ジョイントボックスを経由する電線は、すべて接続箇所を設けている。
【注意7】3路スイッチの記号「0」の端子には、電源側又は負荷側の電線を結線する。
⑦で示す箇所に設置する機器の図記号は。
【注意1】屋内配線の工事は、特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。
【注意2】屋内配線等の電線の本数、電線の太さ、その他、問いに直接関係のない部分等は省略又は簡略化してある。
【注意3】漏電遮断器は、定格感度電流30mA、動作時間0.1秒以内のものを使用している。
【注意4】選択肢（答え）の写真にあるコンセント及び点滅器は、「JIS C 0303：2000 構内電気設備の配線用図記号」で示す「一般形」である。
【注意5】電灯分電盤及び動力分電盤の外箱は金属製である。
【注意6】ジョイントボックスを経由する電線は、すべて接続箇所を設けている。
【注意7】3路スイッチの記号「0」の端子には、電源側又は負荷側の電線を結線する。
⑦で示す箇所に設置する機器の図記号は。
このページは閲覧用ページです。
履歴を残すには、 「新しく出題する（ここをクリック）」 をご利用ください。
問題
第二種電気工事士試験 令和6年度上期 問37（配線図問題 問7） （訂正依頼・報告はこちら）
図は、鉄骨軽量コンクリート造店舗平屋建の配線図である。この図に関する次の問いに対して、答えを1つ選びなさい。
【注意1】屋内配線の工事は、特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。
【注意2】屋内配線等の電線の本数、電線の太さ、その他、問いに直接関係のない部分等は省略又は簡略化してある。
【注意3】漏電遮断器は、定格感度電流30mA、動作時間0.1秒以内のものを使用している。
【注意4】選択肢（答え）の写真にあるコンセント及び点滅器は、「JIS C 0303：2000 構内電気設備の配線用図記号」で示す「一般形」である。
【注意5】電灯分電盤及び動力分電盤の外箱は金属製である。
【注意6】ジョイントボックスを経由する電線は、すべて接続箇所を設けている。
【注意7】3路スイッチの記号「0」の端子には、電源側又は負荷側の電線を結線する。
⑦で示す箇所に設置する機器の図記号は。
【注意1】屋内配線の工事は、特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。
【注意2】屋内配線等の電線の本数、電線の太さ、その他、問いに直接関係のない部分等は省略又は簡略化してある。
【注意3】漏電遮断器は、定格感度電流30mA、動作時間0.1秒以内のものを使用している。
【注意4】選択肢（答え）の写真にあるコンセント及び点滅器は、「JIS C 0303：2000 構内電気設備の配線用図記号」で示す「一般形」である。
【注意5】電灯分電盤及び動力分電盤の外箱は金属製である。
【注意6】ジョイントボックスを経由する電線は、すべて接続箇所を設けている。
【注意7】3路スイッチの記号「0」の端子には、電源側又は負荷側の電線を結線する。
⑦で示す箇所に設置する機器の図記号は。
正解！素晴らしいです
残念...
この過去問の解説 （3件）
01
⑦の位置にはリモコン変圧器を設置する必要があります。
図記号はベル変圧器を意味しています。誤りです。
図記号はリモコン変圧器を意味しています。正解です。
図記号は遅延スイッチを意味しています。誤りです。
図記号はリモコンスイッチを意味しています。誤りです。
参考になった数32
この解説の修正を提案する
02

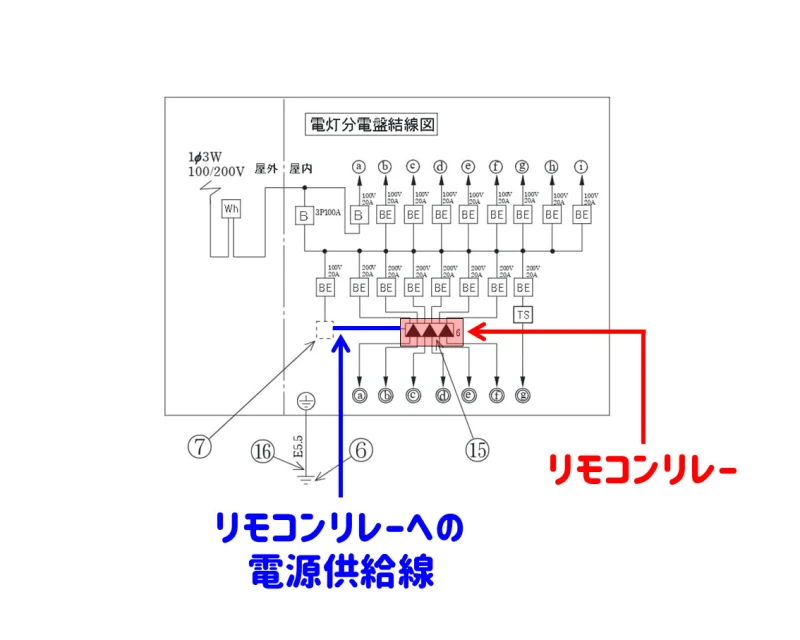

上図の赤色箇所は、リモコンリレーを示しています。
リモコンリレーとは、リモコンスイッチと組み合わせて遠隔操作で電灯を入切できる装置です。
上図の青色の線は、リモコンリレーに電源を供給する線を示しています。
一般的なリモコンリレーの使用電圧は24Vとなっているため、⑦の箇所には100Vを24Vに変圧するリモコントランスが必要です。
従って、選択肢の中からリモコントランスを示す記号を選択する必要があります。
丸印の中にTという文字が入っている記号はトランスを示しており、右下のBという文字はベルを示しています。
従ってこの記号は、ベル変圧器を示したものであり、不正解です。
丸印の中にTという文字が入っている記号はトランスを示しており、右下のRという文字はリモコンを示しています。
従ってこの記号は、リモコントランスを示したものであり、正解です。
黒丸は、スイッチを示しており、右下のDという文字は遅延（Delay)を示しています。
従ってこの記号は遅延スイッチを示しており、不正解です。
黒丸は、スイッチを示しており、右下のRという文字はリモコンを示しています。
従ってこの記号はリモコンスイッチを示しており、不正解です。
参考になった数3
この解説の修正を提案する
03
設置する図記号に関する問題です。
配線図を確認すると分電盤の隣と分かるので、その点を考慮して問題を確認します。
これはベル変圧器なので誤りです。
これはリモコントランスを表しており、分電盤の変圧器となるので正しいです。
これは遅延スイッチなので誤りです。
これはリモコンスイッチなので誤りです。
分電盤内に何が必要がしっかり考えれば解ける問題なので、理屈を理解しておきましょう。
参考になった数3
この解説の修正を提案する
