第二種電気工事士 過去問
令和8年度上期
問39 (配線図 問9)

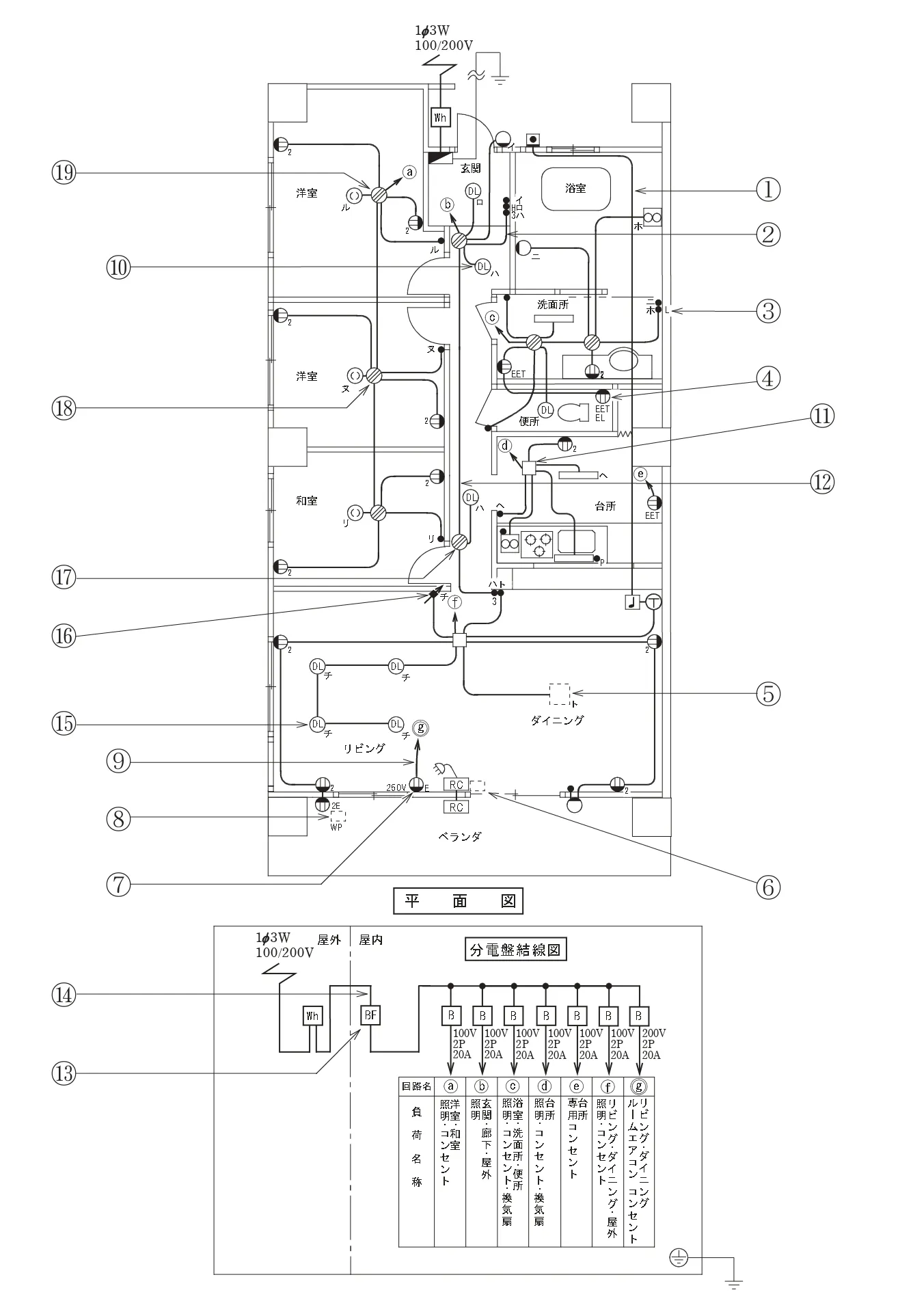

図は、鉄筋コンクリート造集合住宅の1戸部分の配線図である。この図に関する次の問いに対して、答えを1つ選びなさい。
【注意1】屋内配線の工事は、特記のある場合を除き600Vビニル絶縁ビニルシースケーブル平形（VVF）を用いたケーブル工事である。
【注意2】屋内配線等の電線の本数、電線の太さ、その他、問いに直接関係のない部分等は省略又は簡略化してある。
【注意3】漏電遮断器は、定格感度電流30mA、動作時間0.1秒以内のものを使用している。
【注意4】選択肢（答え）の写真にある点滅器は、特記のある場合を除き「JIS C 0303：2000 構内電気設備の配線用図記号」で示す「一般形」である｡
【注意5】図記号で示す一般用照明にはLED照明器具を使用することとし、選択肢（答え）の写真にある照明器具は、すべてLED照明器具とする。
【注意6】ジョイントボックスを経由する電線は、すべて接続箇所を設けている。
【注意7】3路スイッチの記号「0」の端子には、電源側又は負荷側の電線を結線する。

⑨で示す部分の電路と大地間の絶縁抵抗として、許容される最小値［MΩ］は。
