第二種電気工事士 過去問
令和7年度下期
問47 (配線図問題 問17)

複線図を書くと、「コ」のダウンライトとスイッチから「コ」のシーリングライトにつながる2本接続が1ヵ所と、

「ク」のスイッチとコンセント、電源側、別系統につながる4本接続が1ヵ所、

「コ」のダウンライトと「コ」のシーリングライト、コンセント、電源側、別系統につながる5本接続が1ヵ所でトータル3つとなります。

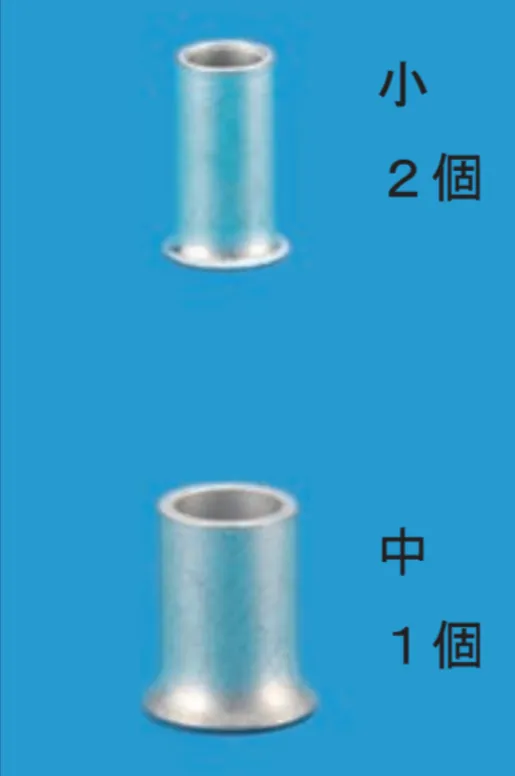

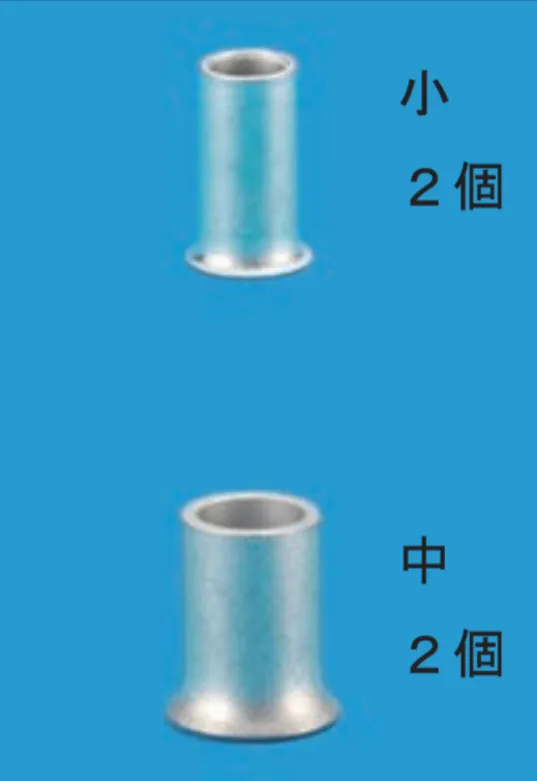

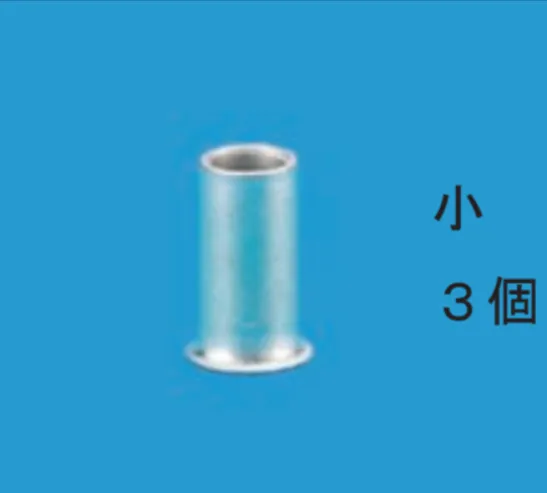

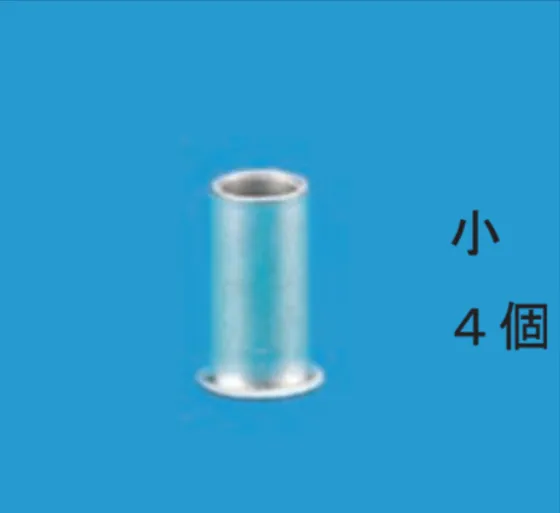

VVF1.6なので4本接続までは「小」スリーブ、5本接続は「中」スリーブとなるので、こちらの組み合わせが適切となります。

©の電源線（黒）とコンセント（黒）、ジョイントボックス⑥の向かう電源線（黒）、ジョイントボックス⑰に向かう電源線（黒）が結線されます。

・1.6㎜×4本、リングスリーブ小1個

ジョインボックス⑰側の照明器具（コ）の白線、ジョイントボックス⑥に向かう電源線の白線、コンセントの白線、©の電源線（白）、ジョインボックス⑯に向かう電源線（白）が結線されます。

・1.6㎜×５本、リングスリーブ中1個

ジョインボックス⑰側の照明器具（コ）の黒線とジョインボックス⑯側の照明 器具（コ）を繋ぐための送り線が結線されます。

・1.6㎜×2本、リングスリーブ小1個

正解です。
