第二種電気工事士 過去問
令和6年度上期
問47 (配線図問題 問17)

3路スイッチですので誤りです。

位置表示灯内蔵スイッチですので、誤りです。図記号では●Hのようになりますので、ホタルと覚えます。

単極スイッチですので誤りです。

確認表示灯内蔵スイッチです。正解です。

3路スイッチなので誤りです。

位置表示灯内蔵スイッチなので誤りです。

単極スイッチなので誤りです。

この写真は確認表示灯内蔵スイッチとなり、正しいです。

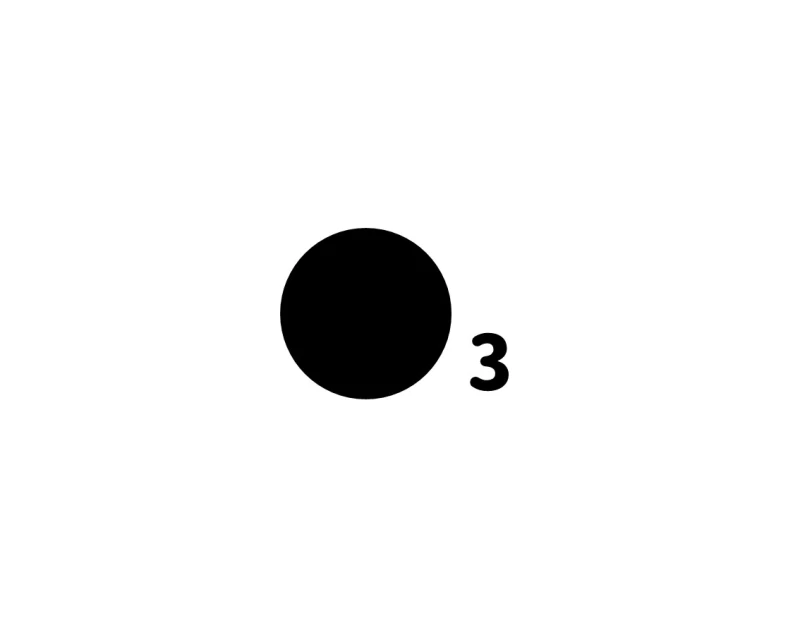

添付のスイッチは3路スイッチと呼ばれるもので、記号は以下の通りです。

階段など2箇所で電灯を点滅させる必要がある時に使用します。

⑰に示す記号と異なるため、不正解です。

添付のスイッチは位置表示灯内蔵スイッチと呼ばれるもので、記号は以下の通りです。

消灯時に内蔵されているパイロットランプが点灯することで、暗闇でもスイッチの位置が分かるようになっています。

⑰に示す記号と異なるため、不正解です。

添付のスイッチは単極スイッチと呼ばれるもので、記号は以下の通りです。

単極を開閉する最も基本的なスイッチになります。

⑰に示す記号と異なるため、不正解です。

添付のスイッチは確認表示灯内蔵スイッチと呼ばれるもので、記号は以下の通りです。

電灯点灯時に、内蔵されている表示灯が点灯し、外からは確認できない内部の電灯の点灯状態を確認することができます。

⑰に示す記号と一致しており、この選択肢が正解です。
